Kotel Atmos DC 50 S

Detailní popis produktu

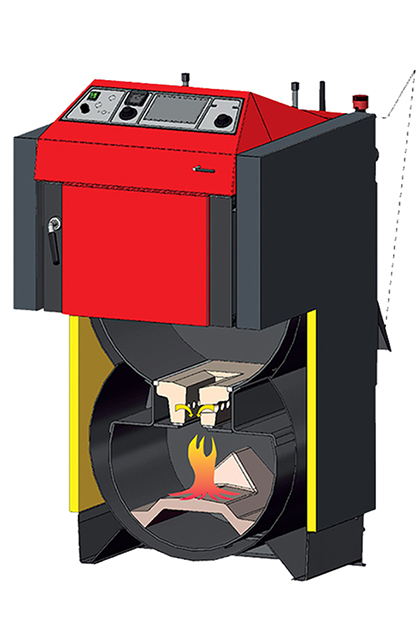

Výhody zplynovacích kotlů na kusové dřevo ATMOS

• Možnost spalovat velké kusy dřeva
• Velký zásobník paliva – dlouhá doba hoření – až 12 hodin, dle typu kotle
• Vysoká účinnost 87 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
• Keramický spalovací prostor
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký prostor pro popel (u dřeva vybíráme 1x týdně)
• Kotel bez trubkovnice – snazší čištění
• Malé rozměry a nízká hmotnost
• Možnost volby dvířek P / L (pravá/levá) u vybraných typů
• Možnost zapojení bez akumulační nádrže
• Vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).

Ovládací panel kotle se standardní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03

Ekvitermní regulace ACD 04

Kotle DC18S, DC25S, DC32S a DC40SX lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04

Technické informace

*šířka kotle je po demontáži bočních kapot 555 mm.

Technické údaje		Typ kotle
		DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S
Tepelný výkon kotle	kW	20	22	27	30	35	40	49,9
Tepelný příkon kotle	kW	22,2	24,5	30,0	33,4	39,4	45,0	56,9
Výhřevná plocha	m2	1,8	2,1	2,3	2,3	2,9	2,9	3,8
Objem palivové šachty	dm3 (l)	60	95	95	95	13 5	135	180
Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Předepsaný tah komína	Pa/mbar	18/0,18	23/023	23/0,23	24/0,24	24/0,24	24/0,24	25/0,25
Max. prac. přetlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Hmotnost kotle	kg	269	324	326	332	366	368	433
Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152	150/152	150/152	150/152
Krytí el. části	IP	20	20	20	20	20	20	20
Elektrický příkon (pomocný)	W	50	50	50	50	50	50	50
Elektrický příkon v pohotovostním stavu	W	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)
Zapalovací režim		manuální
Účinnost	%	90,1	89,9	89,9	89,9	88,9	88,9	87,7
Třída kotle dle ČSN EN 303-5		5	5	5	5	5	5	4
Kategorie kotle		1
Provozní režim		nekondenzující
Kotel na pevná paliva s kogenerační jednotkou		ne
Kombinované zařízení i pro ohřev TUV		ne
Třída energetické účinnosti		A+	A+	A+	A+	A+	A+	A+
Teplota spalin při jmenovitém výkonu	°C	157	177	177	177	185	185	204
Hmotn. průtok spalin při jmenovitém výkonu	kg/s	0,012	0,014	0,015	0,017	0,020	0,022	0,025
Maximální hladina hluku – dle EN15036-1	dB	65	65	65	65	65	65	65
Předepsané palivo (preferované)		Suché dřevo (kulatina) o výhřevnosti 15 – 17 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Průměrná spotřeba paliva	kg.h-1	5,6	6,2	7,2	7,6	9,2	10,2	13,2
Délka dřeva	mm	330	530	530	530	530	530	730
Doba hoření při jmenovitém výkonu	hod.	2	3	3	2	3	2	3
Objem vody v kotli	l	45	58	58	58	80	80	89
Hydraulická ztráta kotle	mbar	0,18	0,21	0,21	0,21	0,20	0,20	0,22
Minimální objem vyrovnávací nádrže	l	500	500	500	500	500	500	750
Spotřeba na topnou sezónu	Ø prost. metry	20	22	25	30	35	40	50
Připojovací napětí	V/Hz	230/50
EKODESIGN
Dotované kotle v ČR
Předepsaná minimální teplota vratné vody v provozu je 65 °C. Předepsaná provozní teplota kotle je 80 – 90 °C.
